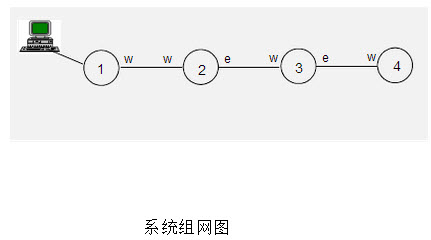

某局本地网采用SBS2500+设备，组网方式为两纤双向无保护链，如图所示。1号网元所在为中心局，设立网管；业务分配为集中型，即各网元均只与1号网元有业务。
在设备运行中，1号网元到4号网元的业务出现异常，现象为业务时通时断，有大量误码。交换机中继板红灯灭，但信令链路无法建立。检查告警和性能发现，4号网元的光板上报B1误码，2、3号网元与1号网元的业务正常。请给出故障分析思路及排除方法。
正确答案:
2、3好网元与1号网元之间业务正常，说明从1号网元到3号网元的西向线路与光板都没有问题，4号网元光板上报B1误码，因为B1是再生段误码监视字节，所以很明显，3号网元和4号网元之间光路信号有问题，问题可能在3号网元的东向光板、3与4网元之间的光纤连接、4号网元的西向光板。
故障排除步骤：先将3号网元的东向光板内环回，在1号网元相应通道挂误码表测试，如果正常，那么说明3号网元东向光板没问题，如果有误码，可能该光板有问题，更换该单板；再在4号网元将光板外环回，在1号网元挂表测试，看看有无误码，如有则说明4号网元光板可能有问题，用光功率计测试4号网元接收光功率，如过小则检查光路上各法郎盘接头是否松动，光纤头是否脏，清洗光纤头，如果外在设施都没问题，那么更换光板。通过逐段环回和更换单板来定位和排除故障。
故障排除步骤：先将3号网元的东向光板内环回，在1号网元相应通道挂误码表测试，如果正常，那么说明3号网元东向光板没问题，如果有误码，可能该光板有问题，更换该单板；再在4号网元将光板外环回，在1号网元挂表测试，看看有无误码，如有则说明4号网元光板可能有问题，用光功率计测试4号网元接收光功率，如过小则检查光路上各法郎盘接头是否松动，光纤头是否脏，清洗光纤头，如果外在设施都没问题，那么更换光板。通过逐段环回和更换单板来定位和排除故障。
答案解析:有
