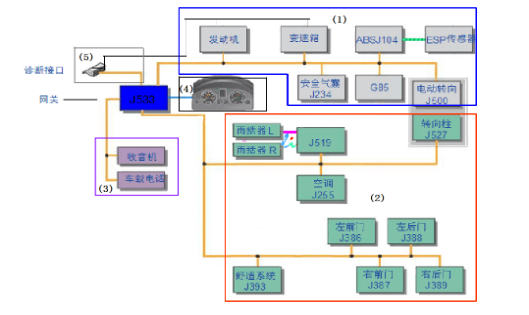

大众车系整车CAN总线系统如图所示，试说明（1）～（5）分别是哪个CAN总线系统？各个CAN总线系统分别有什么特点？（或大众车系整车CAN总线系统由哪几个CAN总线系统组成，各个CAN总线系统分别有什么特点？）
正确答案:
| 序号 | 名称 | 特点 |
| （1） | 驱动CAN总线 | 由15号线激活，速率500kbps 双绞线颜色：CAN-H——橙/黑色 |
| （2） | 舒适CAN总线 | 由30号线激活，速率100kbps 双绞线颜色：CAN-H——橙/绿色 |
| （3） | 信息CAN总线 | 由30号线激活，速率100kbps 双绞线颜色：CAN-H——橙/紫罗兰色 |
| （4） | 仪表CAN总线 | 由15号线激活，速率100kbps 双绞线颜色：CAN-H——橙/蓝色 |
| （5） | 诊断CAN总线 | 由30号线激活，速率500kbps 双绞线颜色：CAN-H——橙/红色 |
答案解析:有
