固化时间、脱模时间、对产品的质量有何影响？

正确答案: 随着固化时间的延长，产品的质量可从聚酯浇铸体的硬度及FRP的吸水量来看出

从表中可以看出，7天以前，巴氏硬度随时间而增大，相应的玻璃钢吸水量也逐步减少，7天后基本稳定，硬度象征着固化度，固化程度越高，硬度也越大。下面分别说明：
（一）从表中可看出，固化8小时后，硬度为8；24小时后，迅速增加到40，因此，目前手糊聚酯FRP脱模时间不应小于24小时，否则会因脱模造成产品变形。为了缩短脱模时间，条件许可时，可在60～80℃下处理2～3小时。

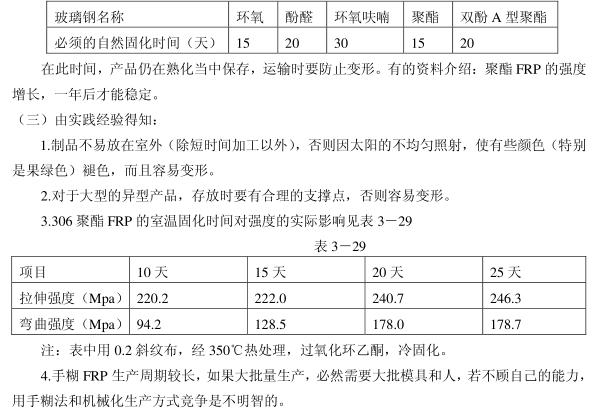

（二）脱模后的制品，对各种玻璃钢来说，都有自己必须的自然固化时间，
